Rof 電気光学変調器 1550nm LiNbO3 強度変調器 50G
特徴
* 低い挿入損失
* 高帯域幅
* 低い半波電圧
*カスタマイズオプション
応用
⚫ ROFシステム
⚫ 量子鍵配布
⚫ レーザーセンシングシステム
⚫ 側波帯変調
| ロフ-AMシリーズ | ロフ-AM-07 | ロフ-AM-08 | ロフ-AM-10 | ロフ-AM-13 | ロフ-AM-15 | |||
| 動作波長 | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| 帯域幅 | 10GHz | 10GHz | 10/20GHz | 2.5GHz | 50GHz | 10GHz | 20GHz | 40GHz |
| 挿入損失 | ＜5dB | ＜5dB | ＜5dB | ＜5dB | ＜4dB | |||
| 消光比@DC | ＞20dB | ＞20dB | ＞20dB | ＞20dB | ＞20dB | |||
| VΠ @RF(1KHz) | ＜3V | ＜3V | ＜4V | <3.5V | ＜6V | <5V | ||
| VΠ @バイアス | ＜3.5V | ＜3.5V | ＜5V | <5V | <8V | <7V | ||
注文情報
| ロフ | AM | XX | XXG | XX | XX | XX |
| タイプ：AM---強度変調器 | 波長：07---780nm 08---850nm 10---1060nm 13---1310nm 15---1550nm | 帯域幅：10GHz 20GHz 40GHz 50GHz
| モニターPD:PD---PDあり 00 --- PDなし | In-Outファイバータイプ：PP---PM/PM
| 光コネクタ：FA---FC/APC FP---FC/PC SP---カスタマイズ |
R-AM-15-50G
波長1550nm 50GHz 強度変調器
| パラメータ | シンボル | 分 | タイプ | マックス | ユニット | ||||
| 光学パラメータ | |||||||||
| 動作波長 | l | 1530 | 1550 | 1565年 | nm | ||||
| 挿入損失 | IL | 4 | 5 | dB | |||||
| 光学的リターンロス | オーラル | -45 | dB | ||||||
| スイッチ消光比@DC | ER@DC | 20 | 23 | 45 | dB | ||||
| 動的消光比 | DER | 13 | dB | ||||||
| 光ファイバー | 入力ポート | パンダPM フジクラSM | |||||||
| 出力ポート | パンダPM フジクラSM | ||||||||
| 光ファイバーインターフェース | FC/PC、FC/APC またはユーザー指定 | ||||||||
| 電気的パラメータ | |||||||||
| 動作帯域幅（-3dB） | S21 | 35 | 40 | GHz | |||||
| 半波電圧 Vpi | RF | @50KHz |
| 5 | 6 | V | |||
| バイアス | @バイアス |
| 7 | 8 | V | ||||
| 電気的リターンロス | S11 | -12 | -10 | dB | |||||
| 入力インピーダンス | RF | ZRF | 50 | W | |||||
| バイアス | Zバイアス | 1M | W | ||||||
| 電気インターフェース | V(f) | ||||||||
限界条件
| パラメータ | シンボル | ユニット | 分 | タイプ | マックス |
| 入力光パワー | Pで、マックス | dBm | 20 | ||
| 入力RF電力 | dBm | 28 | |||
| バイアス電圧 | ヴィバイアス | V | -15 | 15 | |
| 動作温度 | トップ | ℃ | -10 | 60 | |
| 保管温度 | テスト | ℃ | -40 | 85 | |
| 湿度 | RH | % | 5 | 90 |

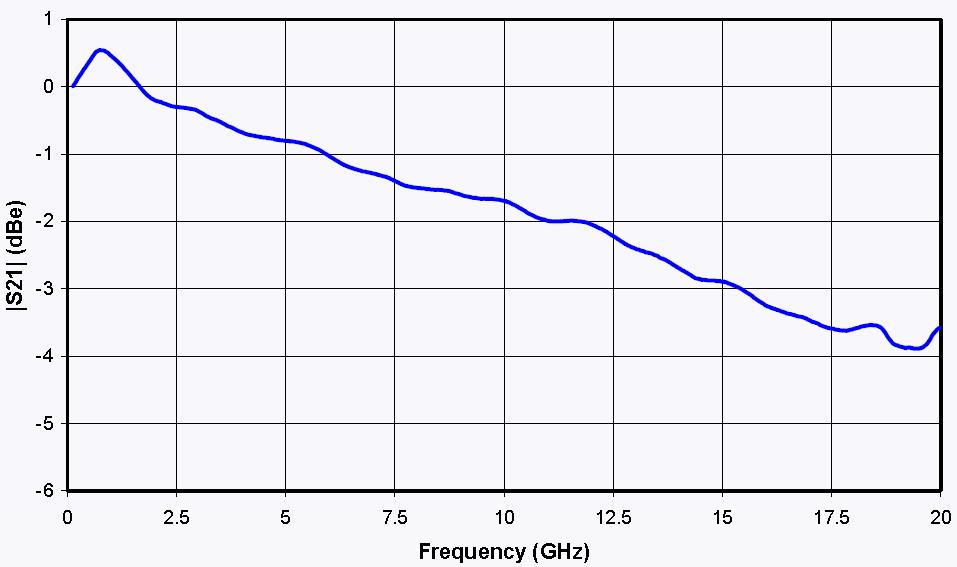

S21 カーブ
S11 カーブ(&S11)
S21&S11カーブ
機械図
| ポート | シンボル | 注記 |
| で | 光入力ポート | PMファイバー(125μm/250μm) |
| 外 | 光出力ポート | PM および SMF オプション |
| RF | RF入力ポート | SMA(メス) |
| バイアス | バイアス制御ポート | 1、2バイアス、34-N/C |
