超小型 IQ モジュレータ バイアス コントローラ 自動バイアス コントローラ

簡単な説明:

Rofea の変調器バイアス コントローラは、さまざまな動作環境で安定した動作状態を保証するために、マッハツェンダー変調器用に特別に設計されています。完全にデジタル化された信号処理方式に基づいて、このコントローラーは非常に安定したパフォーマンスを提供します。

コントローラは、低周波数、低振幅のディザ信号をバイアス電圧とともに変調器に注入します。変調器からの出力を読み取り続け、バイアス電圧の状態と関連するエラーを判断します。以前の測定に従って、新しいバイアス電圧が後で適用されます。このようにして、変調器は適切なバイアス電圧下で動作することが保証されます。


製品詳細

Rofea オプトエレクトロニクスは、光学およびフォトニクス電気光学変調器製品を提供します

製品タグ

特徴

•IQ 変調器に 3 つのバイアスを提供変調フォーマットに依存しません。
•QPSK、QAM、OFDM、SSB検証済み
•プラグアンドプレイ:
手動による校正は不要すべて自動
•I、Q アーム: ピークおよびヌル モードの制御 高消光比: 50dB max1
•P アーム: Q+ および Q- モードでの制御 精度: ± 2◦
●薄型:40mm(W)×28mm(D)×8mm(H)
•高い安定性: 完全デジタル実装 使いやすさ:
•ミニジャンパーによる手動操作 UART2による柔軟なOEM操作
•バイアス電圧を提供する 2 つのモード: a.自動バイアス制御 b.ユーザー定義のバイアス電圧

電気光学変調器 電気光学変調器 変調器 バイアス コントローラ バイアス ポイント コントローラ IQ 変調器 DP-IQ 変調器 自動バイアス コントローラ

応用

•LiNbO3 およびその他の IQ 変調器
•QPSK、QAM、OFDM、SSBなど
•コヒーレント伝送

パフォーマンス

写真1

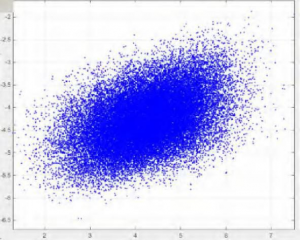

図 1. コンスタレーション (コントローラーなし)

写真2

図 2. QPSK コンスタレーション (コントローラーあり)

写真3

図 3. QPSK アイ パターン

図5

図 5. 16-QAM コンスタレーション パターン

写真4

図 4. QPSK スペクトル

写真6

図 6. 16-QAM スペクトル

仕様

パラメータ

タイプ

マックス

ユニット

制御性能
I、Qアームは上で制御されますNull(最小値) またはピーク(最大値) ポイント
消光比

メール1

50

dB

P アームはオンで制御されますQ+(右 求積) またはQ-(  求積) ポイント
クワッドでの精度

2



+2

程度2

安定時間

15

20

25

s

電気
正の電源電圧

+14.5

+15

+15.5

V

正の電源電流

20



30

mA

負の電源電圧

-15.5

-15

-14.5

V

負の電源電流

8



15

mA

出力電圧範囲

-14.5



+14.5

V

ディザ振幅

1%Vπ



V

光学
入力光パワー3

-30



-8

dBm

入力波長

1100



1650

nm

1. MER は変調器消光比を指します。達成される消光比は、通常、変調器のデータシートに指定されている変調器の消光比です。
2. 入力光パワーは、選択されたバイアス ポイントの光パワーに対応しないことに注意してください。これは、バイアス電圧の範囲が -Vπ から +Vπ の場合に、変調器がコントローラーにエクスポートできる最大光パワーを指します。

ユーザーインターフェース

写真7

図5.組み立て

グループ 手術

説明

リセット ジャンパーを挿入し、1秒後に引き抜きます コントローラーをリセットする
バイアスコントローラー用電源 V- は電源の負極を接続します
V+ は電源の正極を接続します
中央のポートは接地電極に接続します
ポーラー1 PLRI: ジャンパを挿入または引き抜きます ジャンパなし: ヌルモード。ジャンパー付き: ピークモード
PLRQ: ジャンパを挿入または引き抜きます ジャンパなし: ヌルモード。ジャンパー付き: ピークモード
PLRP: ジャンパの抜き差し ジャンパなし: Q+ モード。ジャンパー付き: Q-モード
導かれた 常時オン 安定した状態で動作する
0.2秒ごとにオン-オフまたはオフ-オン データの処理と制御点の検索
1秒ごとにオン-オフまたはオフ-オン 入力光パワーが弱すぎる
3秒ごとにオン-オフまたはオフ-オン 入力光パワーが強すぎる
PD2 フォトダイオードと接続する PDポートはフォトダイオードのカソードを接続します
GNDポートはフォトダイオードのアノードを接続します。
バイアス電圧 In、Ip: Iアームのバイアス電圧 Ip: プラス側。 In: マイナス側またはグランド
Qn、Qp:Qアームのバイアス電圧 Qp: プラス側。 Qn:マイナス側またはアース
Pn、Pp:Pアーム用バイアス電圧 Pp: プラス側。 Pn: マイナス側またはグランド
UART UART経由でコントローラーを操作 3.3: 3.3V基準電圧
GND: アース
RX:コントローラーの受信
TX: コントローラーの送信

1 極性はシステムの RF 信号に依存します。システムに RF 信号がない場合、極性は正である必要があります。 RF 信号の振幅が特定のレベルを超えると、極性が正から負に変わります。このとき、Null 点と Peak 点が切り替わります。Q+ 点と Q- 点も同様に切り替わります。Polar スイッチにより極性を変更できます。

動作点を変更せずに直接実行できます。

2コントローラ フォトダイオードを使用するか、変調器フォトダイオードを使用するかの 1 つだけを選択する必要があります。ラボ実験にはコントローラー フォトダイオードの使用が推奨される理由が 2 つあります。まず、コントローラーフォトダイオードの品質が確保されています。第二に、入力光強度の調整が容易になります。変調器の内部フォトダイオードを使用する場合は、フォトダイオードの出力電流が入力電力に厳密に比例していることを確認してください。
